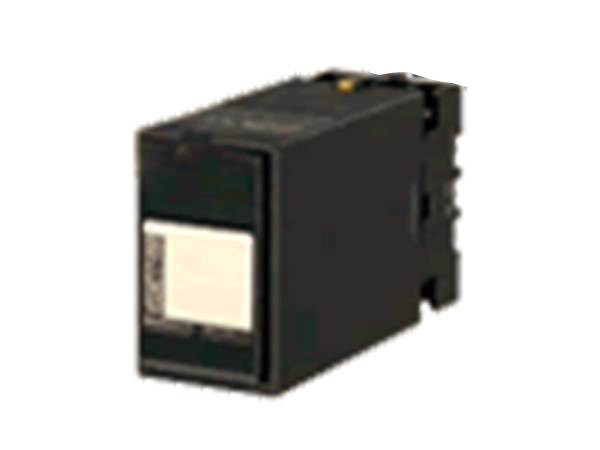

直流報警器
（雙報警或四報警跳閘；現場可配置）
功能與特點
?提供預設直流輸入電平的繼電器輸出
?四行程或雙行程
?設置和顯示工程單位值
?使用前鍵盤調整設定點
?軟件鎖
?可調滯后（死區）
?延時計時器
?高/低跳閘和通電/斷電線圈，每個設定點可單獨選擇
?封閉式繼電器
?繼電器可由200 V AC和100 V DC供電
?高密度安裝在德國工業標準軌道上
典型應用
?信號器
?各種報警應用
型號：AS4V–[1][2]–[3][4]
訂購信息
?代號：AS4V-[1][2]-[3][4]
從下面為[1]到[4]中的每一個一個代碼。
（如AS4V-S22-R/UL/Q）
?選項代碼/Q的規范
（例如/C01/套）
M-SYSTEM代理愛模 信號調節器AS4V-S25-M2
[1] 輸入
當前
Z1：范圍0–50毫安直流電（輸入電阻100Ω）
電壓
S1：范圍-1–+1 V DC（小輸入電阻1 MΩ）
S2：范圍-10–+10 V DC（小輸入電阻1 MΩ）
M-SYSTEM代理愛模 信號調節器AS4V-S25-M2
[2] 輸出
2： 4點；不可用或接觸
3： 4點；常閉觸點或斷開觸點
5： 2點；SPTT或轉換觸點
2A:4點；常開或接通（小負載電流）
（CE不可用。選項/UL不可選。）
3A:4點；N.C.或斷開觸點（小負載電流）
（CE不可用。選項/UL不可選。）
5A:2點；SPTT或轉換觸點（小負載電流）
（CE不可用。選項/UL不可選。）
[3] 電源輸入
交流電源
M2:100–240伏交流電，50–60赫茲
（工作電壓范圍85–264 V，47–66 Hz）
直流電源
R： 24伏直流電
（工作電壓范圍24 V±10%，紋波大10%p-p）
P： 110伏直流電
（工作電壓范圍85-150 V，紋波大10%p-p）
[4] 選項（多選）
標準和批準
空白：CE標記
/UL：UL認證，CE標志
其他選擇
空白：無
/Q： 上述選項以外的選項（規范）
選項規格：Q（多選）
涂層（有關詳細信息，請參閱M-System的網ye。）
/C01：有機硅涂層
/二氧化碳：聚氨酯涂料
/C03：橡膠涂層（UL不提供）
端子螺絲材料
/SO1：不銹鋼（UL不提供）
出廠設置
/SET：根據訂貨信息單預置
（編號ESU-1609）
通用規范
構造：插件
連接：M3.5螺紋端子
螺釘端子：鉻鋼（標準）或不銹鋼
外殼材料：阻燃樹脂（黑色）
隔離：輸入輸出功率
采樣周期：100毫秒。
用戶可配置項：前鍵盤
?報警設定點
?顯示范圍縮放
?開機延遲時間
?延遲時間報警
?移動平均
?高/低跳閘操作
?線圈報警
?滯后（死區）
?0%-100.0%輸入設置
?閉鎖控制
?其他
（請參閱使用手冊）
顯示
LED:8毫米（.31”）7段，紅色
顯示位數：數據顯示4位；項目顯示2位
范圍：-1999至9999
（小數點位置可選）
光伏指示：工程單元輸入信號
超量程指示：LED閃爍
省電模式：如果按鍵在預設時間段內未被觸碰，則顯示關閉
LED：當線圈通電時，紅色LED亮起。
（L1和L2用于兩點報警。L1、L2、L3和L4用于4點報警。）
輸入規格
直流電流：0–50毫安直流電；連接至輸入端子的并聯電阻器（0.5瓦）
工作范圍：0-70毫安直流（100Ω/0.5瓦）
小增量：0.1毫安
默認設置：4–20毫安直流電
直流電壓：S1為-1–+1 V直流；
-S2為10–+10 V直流電
工作范圍：S1為-1.15–+1.15 V DC；
-S2為11.5–+11.5 V直流電
小增量：S1為10 mV；S2為100 mV
默認設置：S1為-1–+1 V DC；
-S2為10–+10 V直流電
輸出規格
四路報警器
繼電器額定值：
120V交流電@1A（cos?=1）
240伏交流電@0.5安（cos?=1）
30 V DC@1 A（電阻負載）
大開關電壓（注）：380V AC或125V DC
大開關功率（注）：120VA或30W
小負載：5 V DC@10毫安
機械壽命：5×107周期
雙重警報
繼電器額定值：
5 A時120 V AC（cos?=1）
240伏交流電@2.5安（cos?=1）
30 V DC@5 A（電阻負載）
大開關電壓（注）：380V AC或125V DC
大開關功率（注）：600VA或150W
小負載：5 V DC@10毫安
機械壽命：5×107周期
小負載電流型
繼電器額定值：30 V DC@1 A（電阻負載）
大開關電壓（注）：220 V DC
大開關功率（注）：30W（電阻負載）
小負載：1伏直流電@1毫安
機械壽命：5×107周期
（注）：該值表示設備中輸出繼電器的容量。
在EU和UL的繼電器額定值內使用。
安裝
功耗
?交流：≤6VA
?直流電：≤3.5W
工作溫度：-5至+55°C（23至131°F）
工作濕度：30-90%RH（無冷凝）
M-SYSTEM代理愛模 信號調節器AS4V-S25-M2
