主要的功能與特長
●向以電位器的電阻變化為輸出的傳感器提供恒定激勵電壓，對所獲得的直流信號進行放大，并將其轉換成相互隔離的直流信號
●小形端子盤構造
●可進行高密度安裝
●備有電源顯示燈

機型: M5MS－①－②③

訂貨時的事項
?機型代碼: M5MS－①－②③
①～③在下列代碼中選擇。
 （例如: M5MS－A－R/K/Q）
?特殊規格: （例如: /C01/V01/S01）

輸入信號
總電阻值100Ω～10kΩ

①輸出信號
◆電流輸出
A: 4～20mA DC (負載電阻 550Ω以下)
D: 0～20mA DC (負載電阻 550Ω以下)
Z: 電流范圍 (參照「輸出規格」之項)
◆電壓輸出
1: 0～10mV DC (負載電阻 100kΩ以上)
(不符合CE)
2: 0～100mV DC (負載電阻 100kΩ以上)
(不符合CE)
3: 0～1V DC (負載電阻 100Ω以上)
4: 0～10V DC (負載電阻 1000Ω以上)
5: 0～5V DC (負載電阻 500Ω以上)
6: 1～5V DC (負載電阻 500Ω以上)
1W: -10～+10mV DC (負載電阻 100kΩ以上)
(不符合CE)
2W: -100～+100mV DC (負載電阻 100kΩ以上)
(不符合CE)
3W: -1～+1V DC (負載電阻 800Ω以上)
4W: -10～+10V DC (負載電阻 8000Ω以上)
5W: -5～+5V DC (負載電阻 4000Ω以上)
0: 電壓范圍 (參照「輸出規格」之項)
01: 電壓范圍 (參照「輸出規格」之項)
(不符合CE)

②供電電源
◆交流電源
M: 85～264V AC (允許電壓范圍 85～264V AC、47～66Hz)
(不符合CE)
◆直流電源
R: 24V DC (允許電壓范圍 24V±10%、紋波系數 10%p-p以下)

③附加代碼 (可多項)
◆響應時間 (0→90%)
不寫入: 標準響應型 0.5s以下
/K: 快速響應型 約25ms
◆小輸入量程
不寫入: 總電阻值的70%以上
/A1: 總電阻值的50%以上 (不符合CE)
(只能選擇電流輸出代碼A、D)
◆特殊規格
不寫入：無特殊規格
/Q：特殊規格（從特殊規格之項另請選擇）

特殊規格（可多項）
◆涂層（詳細內容請參照公司網頁）
/C01: 硅涂層
/C02: 聚氨酯涂層
/C03: 橡膠涂層
◆調節器
/V01: 旋轉形調節器
◆端子螺絲材質
/S01：不銹鋼

機器規格
構造: 小形端子盤構造
連接方式: M3.5螺絲端子連接（螺絲的許容扭矩為 0.8N·m）
端子螺絲材質: 鐵表面鍍鎳 (標準) 或不銹鋼
機殼材質: 黑色耐燃性樹脂
隔離: 輸入－輸出－電源間
輸出范圍: 約-10～+110% (1～5V DC時)
零點調整范圍: 總電阻值的0～30% (可從前面調整)
量程調整范圍: 總電阻值的70～100.0% (可從前面調整)
(附加代碼「/A1」時為總電阻值的50～100.0%)
電源顯示燈: 綠色LED、電源供電時亮燈

輸入規格
小量程: 總電阻值的70%以上
(選擇附加代碼「/A1」時為總電阻值的50%以上)

輸出規格
■電流輸出（制造可能范圍）
輸出范圍: 0～20mA DC
輸出量程: 1～20mA
輸出零點電流: 輸出量程的1.5倍以下
允許負載電阻: 使變換器的輸出端子間電壓為11V以下的
電阻值
■電壓輸出 (制造可能范圍)
●輸出信號的代碼: 0
?輸出范圍: -10～+10V DC
?輸出量程: 1～20V
?輸出零點電壓: 輸出量程的1.5倍以下
?允許負載電阻: 使負載電流為10mA以下(但是，輸出電壓
應在1V以上)的電阻值（負電壓輸出時為1.25mA以下）
●輸出信號的代碼: 01
?輸出范圍: -1～+1V DC
?輸出量程: 10mV～2V
?輸出零點電壓: 輸出量程的1.5倍以下
?允許負載電阻: 100kΩ以上（負電壓輸出時為1MΩ以上）

設置規格
耗電量
?交流電源:
100V AC時為約2VA
200V AC時為約3VA
264V AC時為約3VA
?直流電源: 約2W
使用溫度范圍: -5～+55℃
使用濕度范圍: 0～90%RH (無冷凝)
安裝: DIN導軌安裝
重量: 約80g

性能 (以相對于量程的百分比來表示)
標準精度: ±0.1% (選擇附加代碼「/A1」時為±0.2%)
溫度系數: ±0.015%/℃ (選擇附加代碼「/A1」時為±0.04%/℃)
電源電壓變動的影響: ±0.1%/允許電壓范圍
絕緣電阻: 100MΩ以上/500V DC
隔離強度: 輸入－輸出－電源－地面間
2000V AC  1分鐘（直流電源）
1500V AC  1分鐘（交流電源）

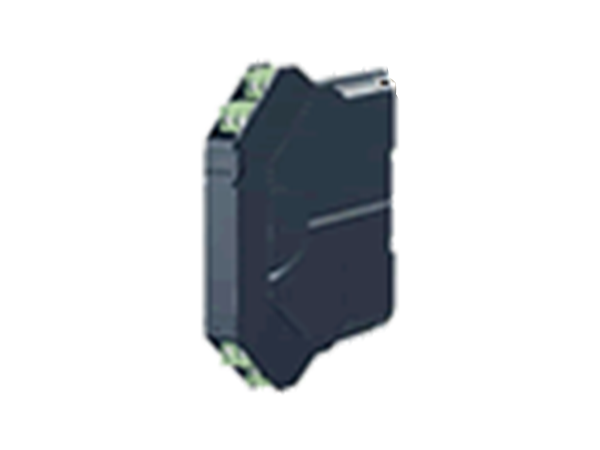

愛模代理M-SYSTEM信號隔離變換器M5MS-4-R
