功能與特點
?為4–20毫安直流電流回路供電
?短路保護
?在前端端子和標準機架連接器處提供可選的第二通道輸出
?適用于智能變送器
?可選擇電源開關
典型應用
?各種2線發射機
型號：10DY-A[1][2]-R[3]
訂購信息
?代號：10DY-A[1][2]-R[3]
從下面為每個[1]到[3]一個代碼。
（如10DY-A66-R/S/Q）
?選項代碼/Q的規范
（例如/C01）
輸入
當前
A： 4–20毫安直流（輸入電阻300Ω）
[1] 產出1
當前
A： 4–20毫安直流電（大負載電阻600Ω）
B： 2–10毫安直流（大負載電阻1200Ω）
C： 1–5毫安直流電（大負載電阻2400Ω）
D： 0–20毫安直流電（大負載電阻600Ω）
E： 0–16毫安直流（大負載電阻750Ω）
F： 0–10毫安直流電（大負載電阻1200Ω）
G： 0–1毫安直流電（大負載電阻12 kΩ）
電壓
1： 0–10 mV直流（負載電阻10 kΩ小值）
2： 0–100 mV直流（負載電阻100 kΩ小值）
3： 0–1 V DC（負載電阻至少100Ω）
4： 0–10 V DC（負載電阻小1000Ω）
5： 0–5 V DC（小負載電阻500Ω）
6： 1–5 V DC（小負載電阻500Ω）
[2] 產出2
無
電壓
6： 1–5 V DC（小負載電阻5000Ω）
電源輸入
直流電源
R： 24伏直流電
（工作電壓范圍24 V±10%，紋波大10%p-p）
[3] 選項（多選）
電源開關
無
/S： 帶電源開關
無
/Q： 帶選項（規范）
選項規格：Q
涂層（有關詳細信息，請參閱M-System的網zhan。）
/C01：有機硅涂層
/二氧化碳：聚氨酯涂料
/二氧化碳：橡膠涂層

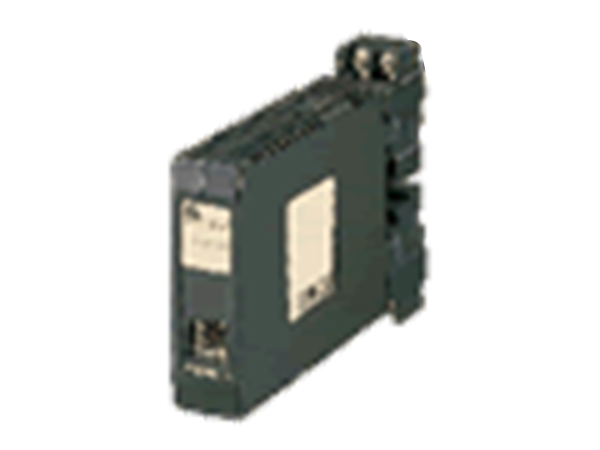

愛模代理m-system 信號調節器10DY-A60-R
愛模代理m-system 信號調節器10DY-A60-R
通用規范
結構：機架安裝；通過前面的螺釘端子和后面的卡邊緣連接器訪問端子；提供端子蓋
連接
輸入：M3.5螺釘端子（扭矩0.8 N·m）
輸出：卡邊連接器和M3.5螺釘端子（扭矩0.8 N·m）
電源輸入：由卡邊緣連接器提供
螺釘端子：鍍鎳鋼
外殼材料：阻燃樹脂（黑色）
隔離：輸入輸出1到輸出2到電源
超量程輸出：1–5 V時約-10至+120%
零點調整：-5至+5%（前）
跨度調整：95至105%（前）
帶電源開關（前，出廠設置：開）
供給輸出
輸出電壓：24–28 V DC，空載
20毫安時16伏直流電
額定電流：≤22毫安直流電
?短路保護
限流：約35毫安
保護時間：無限制
輸入規格
直流電流：輸入電阻器
輸出規格
當輸入打開時，輸出低于0%。
安裝
電流消耗：約55毫安，電壓輸出1
約80毫安，電流輸出1
工作溫度：-5至+55°C（23至131°F）
工作濕度：30-90%RH（無冷凝）
安裝：標準機架10BXx
重量：200克（0.44磅）
以跨度百分比表示的性能
精度：±0,1%
臨時雇員。系數：±0015%/℃（±0008%/℃）
響應時間：≤0.5秒。（0-90%）
線電壓效應
電源輸出：？0.5%過電壓范圍
輸出信號：？0.1%過電壓范圍
絕緣電阻：500 V DC時≥100 MΩ
介電強度：500V AC
（輸入輸出1到輸出2到電源）
1500 V AC@1分鐘（輸入或輸出或電源對地）
