主要的功能與特長
●將來自電流互感器（CT）的0～5A或0～1A的交流電流信號轉換成隔離的直流信號
●采用有效值運算電路
●小形端子盤構造
●可進行高密度安裝
●備有電源顯示燈

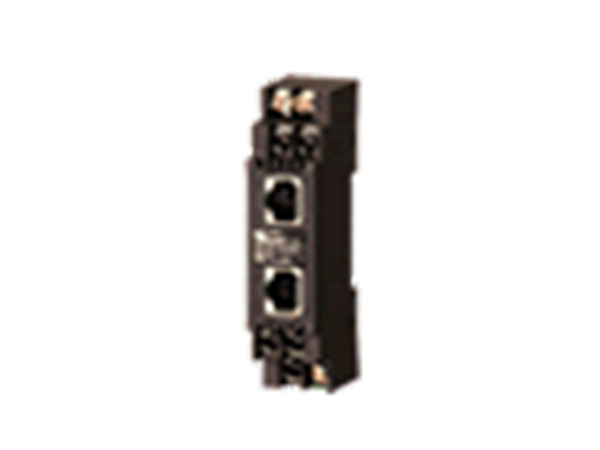

M-SYSTEM愛模代理 信號變換器M5CT-5A-R
機型: M5CT－①②－③④
訂貨時的事項
?機型代碼: M5CT－①②－③④
①～④在下列代碼中選擇。
（例如: M5CT－14W－R/Q）
?特殊規格: （例如: /C01/S01）
①輸入信號
◆電流輸入
1: 0～1A AC （輸入載荷 0.1VA以下）
5: 0～5A AC （輸入載荷 0.5VA以下）
②輸出信號
◆電流輸出
A: 4～20mA DC (負載電阻 550Ω以下)
Z: 電流范圍 (參照「輸出規格」之項)
◆電壓輸出
4: 0～10V DC (負載電阻 1000Ω以上)
5: 0～5V DC (負載電阻 500Ω以上)
6: 1～5V DC (負載電阻 500Ω以上)
4W: -10～+10V DC (負載電阻 8000Ω以上)
5W: -5～+5V DC (負載電阻 4000Ω以上)
0: 電壓范圍 (參照「輸出規格」之項)
③供電電源
◆交流電源
M: 85～264V AC (允許電壓范圍 85～264V AC、47～66Hz)
(不符合CE)
◆直流電源
R: 24V DC (允許電壓范圍 24V±10%、紋波系數 10%p-p以下)
④附加代碼
◆特殊規格
不寫入：無特殊規格
/Q：特殊規格（請從特殊規格之項另行選擇）
特殊規格（可多項）
◆涂層（詳細內容請參照公司網頁）
/C01: 硅涂層
/C02: 聚氨酯涂層
/C03: 橡膠涂層
◆端子螺絲材質
/S01：不銹鋼
機器規格
構造: 小形端子盤構造
連接方式: M3.5螺絲端子連接（螺絲的許容扭矩為 0.8N·m）
端子螺絲材質: 鐵表面鍍鎳 (標準) 或不銹鋼
機殼材質: 黑色耐燃性樹脂
隔離: 輸入－輸出－電源間
輸入波形
?有效值運算: 3次諧波含量15%以下
輸出范圍: 約0～110% (1～5V DC時)
零點調整范圍: -2～+2% (可從前面調整)
量程調整范圍: 98～102% (可從前面調整)
電源顯示燈: 綠色LED、電源供電時亮燈
輸入規格
頻率: 50或60Hz
過載能力: 500%（5秒鐘）、120%（可連續工作）
工作范圍: 額定電流的5～120%
輸出規格
■電流輸出（制造可能范圍）
輸出范圍: 0～20mA DC
輸出量程: 1～20mA
輸出零點電流: 輸出量程的1.5倍以下
允許負載電阻: 使變換器的輸出端子間電壓為11V以下的
電阻值
■電壓輸出 (制造可能范圍)
輸出范圍: 0～10V DC
輸出量程: 1～10V
輸出零點電壓: 輸出量程的1.5倍以下
允許負載電阻: 使負載電流為10mA以下的電阻值 (但是，輸出電壓應在1V以上)
設置規格
耗電量
?交流電源:
100V AC時為約2VA
200V AC時為約3VA
264V AC時為約3VA
?直流電源: 約2W
使用溫度范圍: -5～+55℃
使用濕度范圍: 0～90%RH (無冷凝)
安裝: DIN導軌安裝
重量: 約80g
性能 (以相對于量程的百分比來表示)
標準精度: ±0.3%（輸入范圍在5～100.0%時）
（輸出信號的代碼為4W、5W時是10～100.0%）
溫度系數: ±0.015%/℃
響應時間: 0.5s以下 (0→90%)
輸出紋波系數: 0.5%p-p以下
電源電壓變動的影響: ±0.1%/允許電壓范圍
絕緣電阻: 100MΩ以上/500V DC
隔離強度: 輸入－輸出－電源－地面間
2000V AC 1分鐘（直流電源）
1500V AC 1分鐘（交流電源）
